Introducción a la Arquitectura
Proyecto de una vivienda
ArchiLab
Objetivo: Conocer los recursos energéticos renovables y su utilización en la vida diaria
Consigna: Diseñar una vivienda bioclimática y proyectar grupalmente un barrio ecosostenible
Tiempos: El taller se desarrollará paralelamente a las clases teóricas sobre la energía.
El trabajo se entregará en etapas prestablecidas; el proyecto final y la maqueta deberán ser terminados por noviembre.
Fases: Diseño previo, búsqueda de ideas de proyecto y creación de bocetos (septiembre)
Diseño técnico del proyecto, plantas, cortes y fachadas (octubre)
Realización de la maqueta y proyectación del barrio (noviembre)
Referencias:
-
La vivienda tendrá una superficie cubierta total de 90 m2 y una superficie abierta de 60 m2 por un total de 150 m2.
-
La casa dispondrá por lo menos de 2 recursos energéticos renovables (activos y/o pasivos).
-
La cantidad de inquilinos será a elección (no menos de 2 y no más de 4).
 |  |
|---|---|
 |  |
 |  |
 |  |
 |  |
 |  |
 |  |

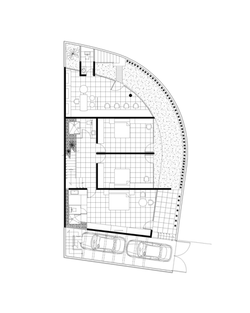

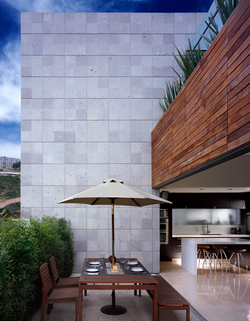

... Ideas
Dibujo de una habitación para el martes 19/08. Si tienen dudas, me pueden escribir!
 |  |
|---|---|
 |  |
 |  2h.png |
 2i.png |  2l.png |
 2m.png |  2n.png |
 2o.png |  2g.png |
 2f.png |  2e.png |
 2d.png |  2c.png |
 2b.png |  1s.png |
 1t.png |  1u.png |
 1v.png |  1z.png |
 2a.png |  1r.png |
 1q.png |  1p.png |
 1o.png |  1n.png |
 1m.png |  1l.png |
 1i.png |  1h.png |
 1g.png |  1f.png |
 1d.png |  1c.png |
 1b.jpg |  1a.png |
 1.jpg |
Maqueta
Entrega final de todos los
elaborados:
25 de noviembre
Materiales:
-
2 cartones grises de 1 mm (grupal)
-
2 Encapados (es una hoja flexible que por un lado es marrón) (grupal)
-
Passpartout blanco (individual) 1 mm
-
Base de telgopor 1mx1m, espesor 1 cm
-
Pegamento
-
Acetato transparente: 1 hoja 50x70 cm (individual)
-
Papel manteca
-
cutter hoja grande
-
Escuadras, reglas, lapices
Espacios verdes
Espacios públicos, veredas, calles...
Vivienda
Ventanas
Ficha técnica
entrega : jueves 6/11
Descargar el documento
Completar la ficha según corresponda, agregando los detalles de proyecto e imágenes modelo de los dispositivos energeticos.
En el caso de un sistema arbolado particular (palmeras, coniferas, etc... especificar el tipo)
Se organizarán clases de consulta a la tarde para trabajar a la maqueta juntos.
Realizar una maqueta: pequeña guía
1: Dibujar el proyecto de la casa en escala 1:100 sobre papel manteca (planos y fachadas). Recuerden que la altura minima de una vivienda es de 2,70 m -que en la maqueta corresponden a 2,7 cm-. En caso que la casa tenga dos pisos la altura será de 6 m -6 cm-)
2: Recorten el perfil de una fachada y coloquenlo sobre el passpartout. Con el auxilio de un cutter, marquen los puntos y corten (recuerden que generalmente una ventana se encuentra a la altura de 1 m, mientras que una puerta o una puerta-ventana serán de 2,20 m -2,2 cm-)
3: Sigan el procedimiento con las siguientes fachadas y peguen las esquinas con pegamento transparente, teniendo el cuidado de non ensuciar el cartón.
4: En el caso de que el techo sea plano, realizen una silueta del plano y coloquenla sobre las paredes. Si tiene inclinación lo veremos juntos en el aula.
5: Para realizar el barrio empiecen con la base de telgopor: siempre con el auxilio de papel manteca dibujen en escala el proyecto y marcando con fuerza hagan que el diseño quede como una impresión sobre la base.
6: Ahora con una tijera corten el dibujo del papel manteca y coloquenlo sobre el carton elegido para realizar las partes de verde público, calles y veredas. Con el cutter realicen las partes.
7: Peguen estas partes sobre el telgopor y sólo por último ubiquen su vivienda en la maqueta.
8: Para los arboles y la iluminación utilicen hilo de hierro o cobre, no muy espeso, y trabajenlo de la siguiente manera. Nada de yuyos... ;)
Buen trabajo!
